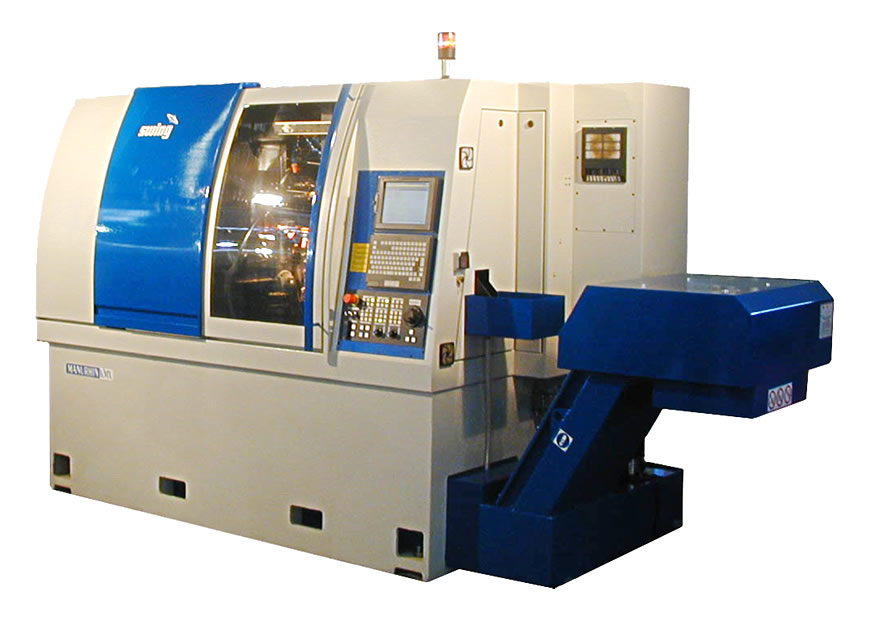

Manurhin K'MX SWING
O K’MX SWING é dedicado à maquinação de peças complexas e está disponível em 3 diferentes capacidades de barra: Ø 20, Ø 26 e Ø 32 mm.
As principais características do K’MX SWING são:
-
Produtividade: até 23 ferramentas, incluindo 14 ferramentas motorizadas, podendo trabalhar até 4 ferramentas em simultâneo com 10 eixos independentes.
-
Troca de ferramentas fácil e rápida graças ao sistema de porta-ferramentas em cartucho.
-
Programação simplificada com o software K’MX PLUS e controlo numérico a operar em ambiente WINDOWS.
-
Ergonomia e facilidade de acesso através de uma porta de grande abertura.
O K’MX SWING é a solução ideal para fabricar peças complexas com alta produtividade e com maior comodidade para o operador.
Vantagens:
-

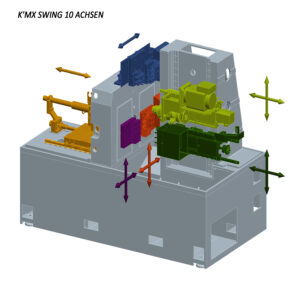

Até 4 ferramentas a trabalhar em simultâneo com 10 eixos.
-
23 ferramentas, das quais até 14 motorizadas.
-
Sistema de programação dedicado.
-

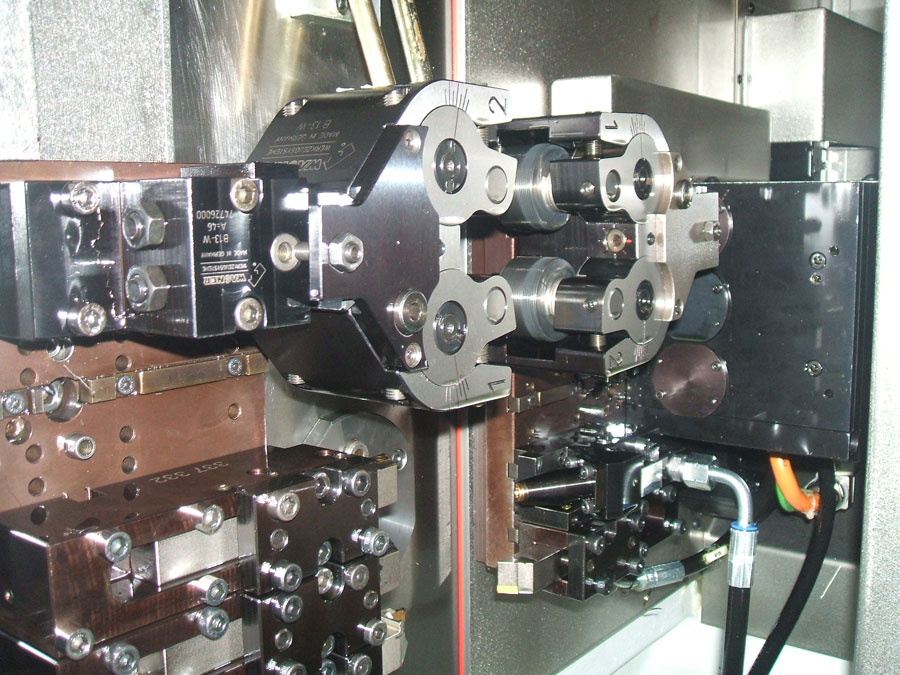

Sistema modular de ferramentas.
Opções:
-
Ferramentas motorizadas
-
Eixo C no fuso principal e no sub-fuso
-
Sistema de extinção de incêndios
-
Extrator de fumos
-
Transportador de aparas
-
Refrigerante de alta pressão
-

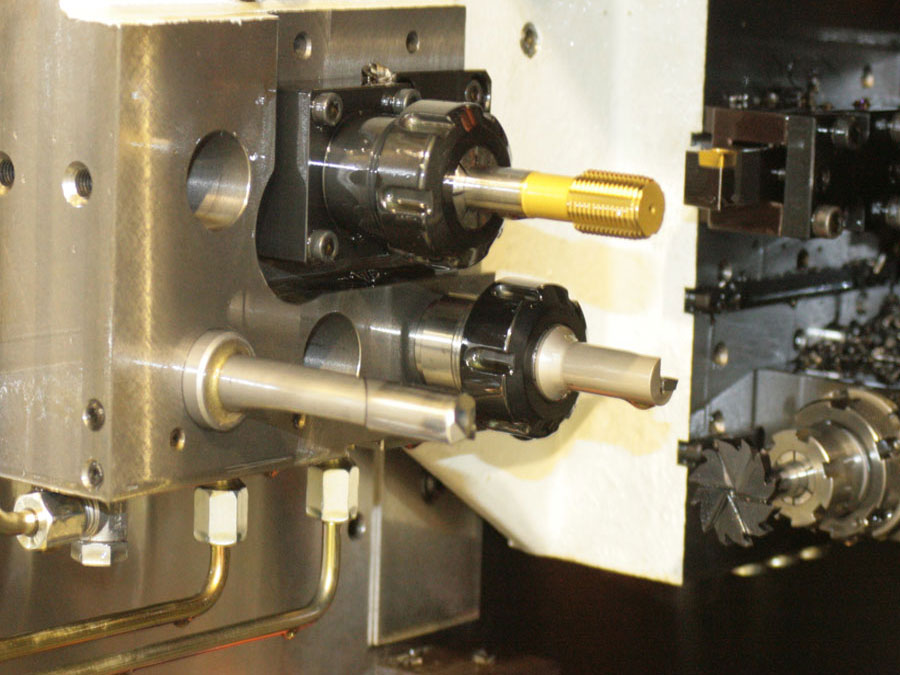

Sistema de guia e dispositivo para peças longas através do sub-fuso
Características
Informação adicional
| Número de eixos | 10 |
|---|---|
| Fuso principal: Capacidade máx. da barra | Ø 20 mm [Ø 20] / Ø 26 mm [Ø 26] / Ø 32 mm [Ø 32] |
| Fuso principal: Furo do fuso | Ø 28 mm [Ø 20] / Ø 33 mm [Ø 26] / Ø 33 mm [Ø 32] |
| Fuso principal: Potência motor A.C. (100/40%) | 2,2/3,7 kW [Ø 20] / 3,7/5,5 kW [Ø 26] / 3,7/5,5 kW [Ø 32] |
| Fuso principal: Velocidade máx. do fuso | 10.000 rpm [Ø 20] / 8.000 rpm [Ø 26] / 8.000 rpm [Ø 32] |
| Fuso principal: Curso da cabeçote | 250 mm |
| Nº de carros | 2 |
| Secção da ferramenta de torneamento externo | 16x16 mm |
| Nº de ferramentas | 4 |
| Furação para fixação das ferramentas | Ø 25 mm |
| Nº de posições axiais | 6 |
| Nº de posições transversais | 3 |
| Sub-fuso: Capacidade máx. da barra | Ø 20 mm [Ø 20] / Ø 26 mm [Ø 26] / Ø 26 mm [Ø 32] |
| Sub-fuso: Furo do fuso | Ø 21 mm [Ø 20] / Ø 26,5 mm [Ø 26] / Ø 26,5 mm [Ø 32] |
| Sub-fuso: Potência motor A.C. (100/40%) | 3,7/5,5 kW [Ø 20] / 5,5/7,5 kW [Ø 26] / 5,5/7,5 kW [Ø 32] |
| Sub-fuso: Velocidade máx. do fuso | 10.000 rpm [Ø 20] / 8.000 rpm [Ø 26] / 8.000 rpm [Ø 32] |
| Sub-fuso: Comprimento máx. da peça dentro do sub-fuso | 150mm |
| Sub-fuso: Comprimento máx. da peça para ejeção frontal | 170mm |
| Controlo numérico | Fanuc |
